Set-Top-Box-Platine
Eine Set-Top-Box (STB) ist ein elektronisches Gerät, das digitale Signale in Audio-Video-Inhalte umwandelt, die auf einem normalen analogen Fernsehgerät angezeigt werden können. Set-Top-Boxen werden zum Empfangen und Dekodieren von Rundfunksignalen von Quellen wie Kabelfernsehen, Satellitenfernsehen, terrestrischem Fernsehen, IPTV usw. verwendet. Sie fungieren im Wesentlichen als Vermittler zwischen dem Rundfunkanbieter und dem Fernsehgerät des Benutzers.
Vorteile der Set-Top-Box-PCB
Zeitersparnis bei der Gerätemontage
Der erste Vorteil der Verwendung einer Leiterplatte besteht darin, dass Sie Zeit sparen, wenn Sie verschiedene Komponenten in Ihrem Gerät verbinden. Die Leiterplatte funktioniert wie eine Karte, die problemlos anzeigt, wo sich die einzelnen elektronischen Komponenten befinden müssen.
Jedes Mal, wenn Sie also ein neues Gerät einrichten oder bauen müssen, verfügen Sie über die „Elektronikkarte“, die sicherstellt, dass jede Kopie Ihres Produkts dieselben Elemente und Funktionen enthält. Auf diese Weise stellt der Hardware-Entwicklungsdienst ein zuverlässiges Produkt bereit, das problemlos repliziert werden kann.
Mehr Vertrauen in die Leistung Ihres Produkts
Wenn Sie über ein gutes PCB-Design verfügen, können Sie sicher sein, dass die elektronischen Komponenten Ihres Geräts so integriert werden, dass sie positiv zu einer guten Leistung beitragen. Unabhängig davon, wie viele Stunden Ihr Produkt zum Funktionieren benötigt, stellt eine gut gestaltete Leiterplatte sicher, dass Ihr Produkt hervorragende Ergebnisse liefert.
Niedrigere Herstellungskosten
Die Entwicklung einer zuverlässigen Leiterplatte bringt einen großen Vorteil mit sich. Wenn Sie Hunderte oder Tausende von Einheiten eines Geräts produzieren müssen, hilft Ihnen eine gut gestaltete Leiterplatte dabei, die Herstellungskosten zu senken, da Sie bereits über eine Struktur verfügen, die problemlos reproduziert werden kann.
Anpassung an jede Größe
Einer der größten Vorteile von Leiterplatten ist die Möglichkeit, sie in verschiedenen Größen zu entwerfen und zu bauen. Dank der Fortschritte in der Technologie können wir viele kleine Geräte sehen, in die kleine Leiterplatten integriert sind.
Halbes Loch auf der Modulplatine
In der Leiterplattenindustrie werden Halblöcher, auch Stempellöcher genannt, hauptsächlich zur Herstellung von Lötverbindungen verwendet. Halbe Löcher werden typischerweise am äußersten Rand der Leiterplatte erzeugt, wobei ein zweites Loch in zwei Hälften gefräst wird, so dass nur ein halbkreisförmiger Rand auf der Leiterplatte übrig bleibt.
Bei der Platine für den Benzintank eines Fahrzeugs handelt es sich um eine blanke Platine, ähnlich wie bei der Kontrolle der Benzinmenge, wenn Sie zu einer Tankstelle gehen. Unterschätzen Sie nicht die kompakte Größe der PWB für Fahrzeugbenzintanks. Im PCB-Herstellungsprozess unterliegt unsere kleine Platine strengen Präzisionsstandards.

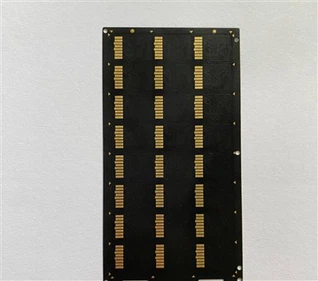

Wir können sagen, dass eine TF-Karte die kleinste verfügbare Speicherkarte ist. TF steht für TransFlash und wurde 2004 von Toshiba und SanDisk gemeinsam entwickelt. Nach der Übernahme durch die SD Association Ende desselben Jahres wurde der Name später in „Micro SD Card“ geändert.
Leiterplatten mit zwei Tiefenhohlräumen
Leiterplatten mit zwei Tiefenhohlräumen eignen sich für spezielle Pakete, die dem Paket onAbstractpackage (PoP) ähneln, wodurch die Paketdichte erhöht werden kann, um die Kubatur elektronischer Produkte zu verringern und Drahtbonden theoretisch zu ersetzen.
Eine fertige 2-Unzen-Kupferplatine ist eine Leiterplatte, deren Kupfergewicht pro Quadratfuß zwei Unzen beträgt. Was ist der Vorteil einer fertigen 2-Unzen-Kupferplatine? 2-Unzen-Kupferplatine ist besser als 1-Unzen-Kupferplatine; Allerdings sind die Kosten für 2 OZ höher als die für 1 OZ

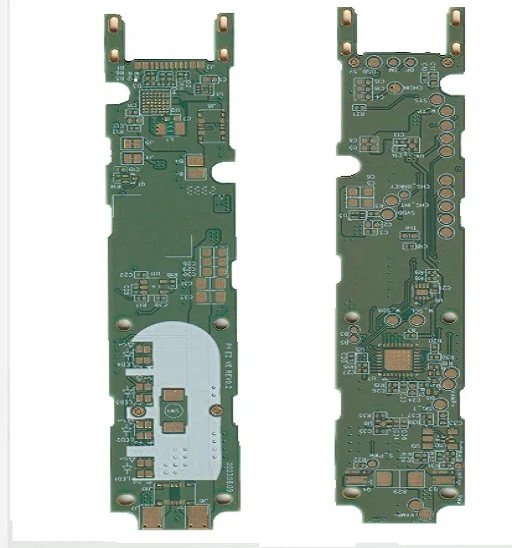

E-Zigaretten-Platinen beziehen sich auf Leiterplatten (PCBs), die in elektronischen Zigaretten oder Dampfgeräten verwendet werden. Diese Platinen spielen eine entscheidende Rolle bei der Regulierung verschiedener Funktionen der E-Zigarette, einschließlich der Steuerung des Heizelements, des Batteriemanagements,
Mit der kontinuierlichen Weiterentwicklung der digitalen Fernsehtechnologie hat sich in den letzten Jahren der Einsatz von Set-Top-Boxen immer weiter verbreitet. Auch die Set-Top-Box-Technologie hat erhebliche Fortschritte gemacht.
IoT-Leiterplatten sind in der Regel kompakt, energieeffizient und drahtlos kommunikationsfähig, um eine nahtlose Konnektivität zwischen Geräten zu ermöglichen.
Was ist TG im PCB-Material? Temperaturprofile für PCB-Material werden typischerweise als Tg (Glasübergangstemperatur) des Materials angegeben. Diese Messung erfasst die Temperatur, bei der das starre, glasartige Polymer weich wird und anfällig für Verformungen oder andere physikalische Mängel wird.
Warum sollten Sie sich für uns entscheiden?
Globales Geschäft
Bs interconn hong kong Limited wurde im Januar 2019 gegründet und konzentriert sich auf das globale Geschäft mit Hochfrequenz-, Hochgeschwindigkeits- und hochleitfähigen Leiterplatten.
Wettbewerbsfähige Preise
Die Mission unseres Unternehmens besteht darin, der bevorzugte Lieferant unserer Partner zu sein, indem wir qualitativ hochwertige Produkte zu wettbewerbsfähigen Preisen für verschiedene Branchen bereitstellen.
Professionelles Team
Unsere Stärke liegt in unserem professionellen technischen Team mit mehr als 10 Jahren Erfahrung in der Leiterplattenindustrie.
Service aus einer Hand
Um die Kundenzufriedenheit zu verbessern, gehen wir über die Tradition hinaus und bieten umfassende Mehrwertdienste aus einer Hand.
Starre Leiterplatte
Starre Leiterplatten sind möglicherweise die am häufigsten hergestellte Art von Leiterplatten. Sie verfügen über eine robuste und unflexible Struktur, die nach Abschluss der Konstruktion nicht mehr in andere Formen oder Formen geändert werden kann. Diese Art von Leiterplatte ist einfach aufgebaut und relativ einfach herzustellen. Es gibt keine Begrenzung für die Anzahl der Schichten, und Schaltkreise mit einer Einzelschicht, einer Doppelschicht oder einer Mehrschicht können problemlos aufgebaut werden. Die Struktur einer starren Leiterplatte besteht typischerweise aus drei Teilen: Substrat, Lötmaske und Siebdruck. Es handelt sich um einen sehr verbreiteten Leiterplattentyp, und das grüne Motherboard unserer Computer ist ein gutes Beispiel für eine starre Platine.
Flexible Leiterplatte
Diese Art von faltbarer Schaltung wird als flexible Schaltung, flexible Leiterplatte oder FPC bezeichnet. Es besteht typischerweise aus einer Polyimid- oder Polyesterfolie mit einer Polymerbeschichtung, die den leitenden Schaltkreis auf seiner Oberfläche schützt. Die Verwendung dieser Art von Leiterplatten in elektronischen Projekten bietet den Vorteil, dass sie modifiziert und in verschiedene Strukturen und Formen umgewandelt werden kann, wodurch die Größe des Projekts und die Anzahl der erforderlichen Komponenten reduziert werden, was zu Kosteneinsparungen führt. Aufgrund seiner flexiblen Eigenschaften bietet es jedoch keine höhere Zuverlässigkeit und wird daher häufig in Kombination mit starren Platten verwendet, um eine breitere Palette von Formen zu bilden.
Semiflexible Leiterplatte
Semi-Flex-Leiterplatten verwenden die Tieffrästechnologie, um die Platine zu verdünnen und der starren Platine eine geringe Biegefähigkeit zu verleihen. Dieser Schaltungstyp besteht aus traditionellem FR4-Material und ist aus diesem Grund keine echte Flex-Leiterplatte.
Semiflexible Leiterplatten werden seltener in Geräten verwendet und dienen meist als wirtschaftliche Alternative zu starr-flexiblen Leiterplatten. Es ist jedoch zu beachten, dass sie in Bezug auf Biegung und Zuverlässigkeit starr-flexiblen Leiterplatten weit unterlegen sind.
Starr-flexible Leiterplatte
Die Starr-Flex-Leiterplatte ist ein komplexerer Leiterplattentyp, der sowohl die zuvor erwähnten starren als auch flexiblen Leiterplattentypen in einer einzigen Plattform vereint. Je nach den Anforderungen des Projekts fertigen Elektronikhersteller sowohl flexible als auch starre Leiterplatten. Diese Platinen bestehen aus einem flexiblen Teil, der an einem starren Material befestigt ist, das dabei hilft, die Leiterschichten zu schließen und eine kompakte Leiterplatte zu schaffen. Obwohl Starrflex-Schaltungen teurer sind, machen sie Steckverbinder überflüssig und führen zu leichteren und moderneren Leiterplatten für elektronische Produkte.
Komponenten der Set-Top-Box-Leiterplatte
Stimmer
Tuner für moderne STBs unterstützen sowohl analoge (terrestrische) als auch digitale (DVB-T/T2, DVB-C, DVB-S/S2) Fernsehstandards. Beliebte Tuner-Chips sind Rafael Micro R820T/R828D, Fitipower FC2580, MxL661.
Demodulator
Demodulatoren extrahieren das Modulationssignal, um die ursprünglichen Video- und Audiodaten wiederherzustellen. ICs wie Rafael Micro R850 und Sony CXD2861ER übernehmen die Demodulation.
MPEG-Decoder
Decoder-Chips dekomprimieren die MPEG-2/MPEG-4-Streams vom Demodulator. Beispiele sind Realtek RTD1295, Sigma Designs SMP8656.
AV-Encoder
Audio-/Video-Encoder wie Analog Devices ADV7183 kodieren die Signale in analoges CVBS, YPbPr, Audio L/R usw. zum Anschluss an den Fernseher.
Externe Schnittstellen
USB, Ethernet, HDMI usw. sorgen für zukünftige Erweiterbarkeit. Chips wie Realtek RTL8211F (Ethernet) und Genesys Logic GL850G (USB 2.0) implementieren diese.
Grafikprozessor
Grafikprozessoren wie Sigma Designs SMP8654 plus DDR3-Speicher steuern die Bildschirmmenüs und Overlays.
Mikrocontroller
Ein SoC wie der Broadcom BCM7356 führt den Software-Stack aus und steuert die STB. Externer Flash und SDRAM sorgen für Programm- und Datenspeicherung.
Stromversorgung
Der Wechselstromeingang wird mithilfe von Stromversorgungs-ICs wie Pulse Electronics PE-A109N in Gleichspannungen wie 12 V, 5 V und 3,3 V umgewandelt.
PCB-Design und -Layout
Das Leiterplattendesign für die STB umfasst.
Schematische Erfassung
Der Schaltplan zeigt die Konnektivität zwischen allen Komponenten. Zum Einsatz kommt CAD-Software wie Altium, Eagle oder OrCAD.
PCB-Layout
Das physische Layout von Leiterbahnen, Pads, Durchkontaktierungen und Formen auf den Platinenschichten ist fertig. Einschränkungen wie Hochgeschwindigkeitsrouting, kontrollierte Impedanz und EMI-Reduzierung werden berücksichtigt.
Stapelauswahl
Die Anzahl der Schichten (4 bis 8), die dielektrischen Materialien, die Kupferdicke und die Stapelreihenfolge sind im Hinblick auf Kosten und Leistung optimiert.
Komponentenplatzierung
ICs, Anschlüsse und andere Teile sind intelligent platziert, um Leiterbahnlängen, Rauschen und Übersprechen zu minimieren. Es werden Wärmeableitungsbereiche zugewiesen.
Routenführung
Verbindungen zwischen Pins werden auf den entsprechenden Ebenen verlegt. Flächenfüllformen stellen Erdungs-/Stromebenen bereit.
Designregelprüfungen
Die physischen und elektrischen Einschränkungen werden vor der Freigabe durch Überprüfung der Designregeln überprüft.
Leiterplatten bestehen im Allgemeinen aus vier Schichten, die durch Hitzelaminat zu einer einzigen Schicht zusammenlaminiert werden. Zu den verschiedenen Arten von PCB-Materialien, die in der Leiterplatte von oben bis unten verwendet werden, gehören Siebdruck, Lötstopplack, Kupfer und Substrat.
Die letzte dieser Schichten, das Substrat, besteht aus Glasfaser und ist auch als FR4 bekannt, wobei die Buchstaben FR für „feuerhemmend“ stehen. Diese Substratschicht bildet eine solide Grundlage für Leiterplatten. Die Dicke kann jedoch je nach Verwendungszweck einer bestimmten Leiterplatte variieren.
Auf dem Markt gibt es auch eine günstigere Auswahl an Platinen, die nicht die oben genannten PCB-Substratmaterialien verwenden, sondern aus Phenolharzen oder Epoxidharzen bestehen. Aufgrund der thermischen Empfindlichkeit dieser Platten neigen sie dazu, ihre Laminierung leicht zu verlieren. Diese günstigeren Platinen sind oft leicht an dem Geruch zu erkennen, den sie beim Löten abgeben.
Die zweite Leiterplattenschicht besteht aus Kupfer, das mit einer Mischung aus Hitze und Klebstoff auf das Substrat laminiert wird. Die Kupferschicht ist dünn und auf manchen Platinen gibt es zwei solcher Schichten – eine über und eine unter dem Substrat. Leiterplatten mit nur einer Kupferschicht werden tendenziell für günstigere Elektronikgeräte verwendet.
Das häufig verwendete kupferkaschierte Laminat (CCL) kann anhand unterschiedlicher Klassifizierungsstandards in verschiedene Kategorien eingeteilt werden, darunter Verstärkungsmaterial, verwendeter Harzklebstoff, Entflammbarkeit und CCL-Leistung. Die Kurzklassifizierung von CCL ist in der folgenden Tabelle dargestellt.
Design und Planung
Der Boxbauprozess beginnt mit der Entwurfs- und Planungsphase. Dazu gehört die Definition der Produktanforderungen, die Erstellung detaillierter Montageanweisungen und die Identifizierung der notwendigen Komponenten, Unterbaugruppen und Module, die in die Endbaugruppe integriert werden müssen.
Beschaffung und Bestandsverwaltung
Die benötigten Komponenten, Baugruppen und Module werden gemäß den im Montageplan definierten Spezifikationen und Mengen von Lieferanten beschafft. Eine ordnungsgemäße Bestandsverwaltung ist von entscheidender Bedeutung, um sicherzustellen, dass alle Komponenten bei Bedarf verfügbar sind, und um Verzögerungen im Montageprozess zu vermeiden.
Gehäuseherstellung
Herstellung des Gehäuses oder der „Box“, in der das elektronische System untergebracht ist. Dazu gehört die Herstellung des Gehäuses, das Schneiden von Öffnungen für Anschlüsse und Schnittstellen, das Erstellen von Montagepunkten für Komponenten und das Aufbringen aller erforderlichen Endbearbeitungen oder Beschichtungen.
Komponentenintegration
Integration der verschiedenen Komponenten, Unterbaugruppen und Module in das Gehäuse. Dazu gehört die Montage und Befestigung von Leiterplatten, der Anschluss von Kabeln und Leitungen, die Installation von Steckverbindern und Schnittstellen, der Anschluss von Displays oder Benutzeroberflächen sowie die Platzierung sonstiger mechanischer oder elektrischer Komponenten.
Verkabelung und Kabelkonfektionierung
Erstellen und Installieren der erforderlichen Verkabelungen und Kabelbaugruppen im Schrank. Dazu gehört das Verlegen und Anschließen von Kabeln, das Verlegen von Kabeln und das Sicherstellen einer ordnungsgemäßen Kabelführung, um Ordnung, Signalintegrität und Zugänglichkeit für zukünftige Wartungs- oder Reparaturarbeiten aufrechtzuerhalten.
Prüfung und Qualitätssicherung
Sobald die Komponenten und die Verkabelung angebracht sind, durchläuft das zusammengebaute System einen strengen Test- und Qualitätssicherungsprozess. Dazu gehören Funktionstests, Leistungstests, Umwelttests (z. B. Temperatur, Luftfeuchtigkeit) und alle spezifischen Tests, die für ein bestimmtes Produkt oder eine bestimmte Branche erforderlich sind.
Finalisierung und Verpackung
Nach erfolgreicher Prüfung und Qualitätssicherung wird das komplette System montiert. Dies kann letzte Anpassungen, Kalibrierung, Firmware- oder Softwareinstallation sowie Etikettierung oder Branding umfassen. Das fertige Produkt wird dann verpackt, einschließlich aller erforderlichen Benutzerhandbücher, Zubehörteile oder Schutzmaterialien.
Versand und Vertrieb
Das fertige Produkt wird für den Versand und die Verteilung an den Kunden oder Endverbraucher vorbereitet. Dies kann Massen- oder Einzelverpackungen, Etikettierung zur Nachverfolgung und Identifizierung sowie die Koordinierung der Logistik für eine pünktliche Lieferung umfassen.
Was sind die Trends und Entwicklungsrichtungen von Set-Top-Box-PCBs auf dem Markt?
Diversifizierung von Set-Top-Box-PCB-Substraten
Traditionell wurden Set-Top-Box-PCBs aus Materialien wie FR4 hergestellt, aber es gibt einen zunehmenden Trend hin zu alternativen Substraten, die unter bestimmten Bedingungen, wie hohen Temperaturen oder Flexibilität, eine bessere Leistung bieten.
Fortschritte bei leitfähigen Materialien
Bei den Leiterbahnen in Set-Top-Box-Leiterplatten, die traditionell aus Kupfer bestehen, werden Materialinnovationen durchgeführt, um die Leitfähigkeit zu verbessern, das Gewicht zu reduzieren oder die Haltbarkeit zu erhöhen.
Innovative Fertigungstechniken
Um Set-Top-Box-Platinen effizienter und präziser herzustellen, werden neue Fertigungsverfahren entwickelt. Dazu gehören Techniken wie die additive Fertigung (3D-Druck) für Set-Top-Box-Leiterplatten.
Integration komplexerer Komponenten
Da die Elektronik immer anspruchsvoller wird, werden Set-Top-Box-Platinen so konzipiert, dass sie komplexere Komponenten wie Mikrocontroller, Sensoren und HF-Module auf kleinerem Raum integrieren.
Höhere Betriebsfrequenzen und Datenübertragungsraten
Mit dem Aufkommen von Anwendungen wie 5G und IoT werden Set-Top-Box-PCBs so konzipiert, dass sie mit höheren Frequenzen arbeiten und schnellere Datenübertragungsraten unterstützen.
Erhöhte Leistung und Effizienz
Für Anwendungen wie Elektrofahrzeuge und erneuerbare Energiesysteme müssen Set-Top-Box-Leiterplatten höhere Leistungsabgaben effizient und sicher verarbeiten können.
Erweiterte Lebenszyklen
Es wird zunehmend Wert darauf gelegt, die Leiterplatten von Set-Top-Boxen haltbarer und langlebiger zu machen, die Notwendigkeit eines häufigen Austauschs zu reduzieren und so zur Nachhaltigkeit beizutragen.
Anpassung für bestimmte Branchen
Verschiedene Branchen haben unterschiedliche Anforderungen an Set-Top-Box-PCBs. Beispielsweise benötigt der medizinische Sektor äußerst zuverlässige und präzise Set-Top-Box-Platinen, während die Automobilindustrie Set-Top-Box-Platinen benötigt, die rauen Umgebungen standhalten.
Tragen Sie eine sichere explosionsgeschützte Brille
Bei Reparaturen an Set-Top-Box-Platinen ist es unvermeidlich, dass Lot spritzt. Besonders wenn der Lötkolben den Zinndraht schmilzt, wird etwas Flüssigkeit verspritzt. Daher kann das Tragen einer Schutzbrille Ihre Augen von gefährlichen Gegenständen isolieren und eine Schutzfunktion erfüllen.
Entladen Sie die Elektronik
Wenn wir bereit sind, beschädigte elektronische Geräte zu reparieren, ziehen Sie unbedingt den Netzstecker der elektronischen Geräte und stellen Sie sicher, dass die Leiterplatte der Set-Top-Box vollständig entladen ist. Insbesondere sollte darauf geachtet werden, dass Netzteil und Kondensator geladen werden können, um eine sichere Entladung zu gewährleisten. Gleichzeitig entfernen wir die zusätzliche Zusatzbatterie. Warum machen wir das? Dies dient zum einen dazu, Kurzschlüsse in der Elektronik zu verhindern. Der zweite Grund besteht darin, unsere eigene Sicherheit vor Stromschlägen zu schützen.
Tragen Sie ein antistatisches Armband
Elektrostatische Entladung (ESD) ist der plötzliche Funkenfluss über zwei Oberflächen. Es besteht ein aktueller Unterschied zwischen diesen beiden Oberflächen. Um das Gleichgewicht aufrechtzuerhalten, fließt der Strom von demjenigen mit mehr Strom zu dem mit weniger Strom und erzeugt so statische Elektrizität. Antistatische Armbänder verfügen über eine leitfähige Oberfläche, die die Haut ableitet und somit in der Lage ist, überschüssige Ladungen abzuleiten. Darüber hinaus sollten Sie bei der Reparatur der Set-Top-Box-Platine auch antistatische Hüte, Overalls und Schuhe tragen, um Ihre eigene Sicherheit zu gewährleisten.
Reduzieren Sie die Umweltverschmutzung
Vor der Wartung der Set-Top-Box-Platine müssen wir unsere Hände reinigen, ein elektronisches Händedesinfektionsmittel verwenden und die Kanten der Set-Top-Box-Platine reinigen, um einen reibungslosen Ablauf des Wartungsprozesses sicherzustellen. Der Grund dafür ist, dass die Anhaftungen an den Händen und am Rand der Set-Top-Box-Platine, wie z. B. Wasser und Salz, zu Korrosion und Kurzschlüssen der Set-Top-Box-Platine führen können. Daher müssen wir bei der Reparatur von Set-Top-Box-Platinen darauf achten, elektronische Sicherheits-Händedesinfektionsmittel zu verwenden, um die Hände zu reinigen und weitere Ausfälle auf der Platine zu verhindern. Tragen Sie zum besseren Schutz Arbeitshandschuhe.
